三头转盘脉冲邦定热压机

设备简述

本设备为三工位上对位手动热压机，是在已经上好焊锡的PCB上连接FPC的设备，PCB和FPC的取放、对位是手工完成，Bonding 是设备自动完成。适合于1"～7"的PCB产品。
咨询工程师

设备用途

本设备为三工位上对位手动热压机，是在已经上好焊锡的PCB上连接FPC的设备，PCB和FPC的取放、对位是手工完成，Bonding 是设备自动完成。适合于1"～7"的PCB产品。

技术参数



    适用LCD尺寸：

    为2~5寸之STN/CSTN/TFT-LCD(平台可扩至7寸);

    产能：

    约900片／小时;

    PCBl厚度：

    0.3~1.1mm;

    FPC压合范围：

    6~80mm;

    实装精度:

    X±0.05mm,Y±0.05mm;

    压头规格：

    50*5mm,可根据客户要求改变;

    热压头平整度 :

    ±5μm;

    加热方式：

    脉冲加热

    温度范围：

    RT-400℃;

    温度精度：

     ±3℃;

    产品固定方式：

     真空吸附;

    耗气量：

    0.5立方/分钟;

    工作气压：

    0.4~0.6Mpa;

    电源：

    220V，50HZ，800W;

    总重：

    150Kg;

    外形尺寸：

    L800*W840*H1310(720);

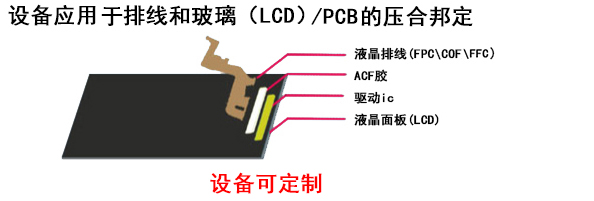

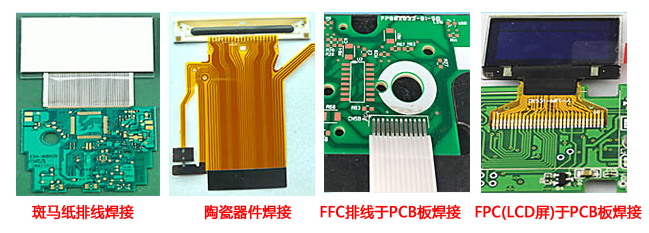

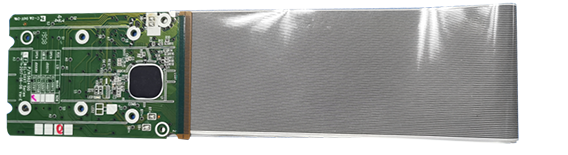

    应用案例


设备特点

1、采用高精度的成像单元，将放大位数提高到近20倍；
2、采用脉冲瞬间加热，加热时间到后设备自动冷却焊接位，焊点有更好的连接性能和更好的焊点外形；
3、采用转盘方式大提高设备的产能，同时减小设备的外形尺寸；

上一个产品：三头双面FOG本压机
