您当前位置：首页 > 产品展示 > FPC/PCB邦定
产品展示

双头下对位脉冲机(FP003-1)

设备简述

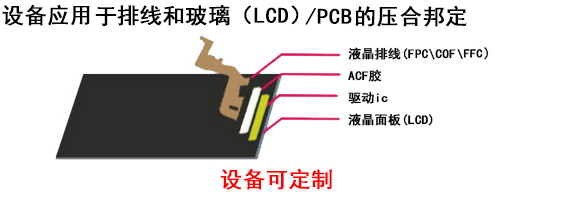

本设备为双工位左边下对位，右边上下对位手动热压机，是在已贴附好导电膜（ACF）的 Panel 上为连接 FPC、斑马纸而进行预压机，Panel 的取放、对位是手工完成，Bonding 是设备自动完成。适合于1"～7"的玻璃屏或OGS产品的热压。
对位也可自由选择
咨询工程师

设备用途

本设备为双工位左边下对位，右边上下对位手动热压机，是在已贴附好导电膜（ACF）的 Panel 上为连接 FPC、斑马纸而进行预压机，Panel 的取放、对位是手工完成，Bonding 是设备自动完成。适合于1"～7"的玻璃屏或OGS产品的热压。
对位也可自由选择

技术参数


    适用LCD尺寸：

    为2~7寸之STN/CSTN/TFT-LCD(平台可扩至9寸);

    产能：

    约350片／小时;

    Panel厚度：

    0.3~1.1mm;

    FPC/COF压合范围：

    6~80mm;

    实装精度:

    X±0.005mm,Y±0.005mm;

    压头规格：

    50*0.8mm,可根据客户要求改变;

    热压头平整度 :

    ±5μm;

    加热方式：

    脉冲加热

    温度范围：

    RT-400℃;

    温度精度：

     ±3℃;

    产品固定方式：

     真空吸附;

    耗气量：

    0.3立方/分钟;

    工作气压：

    0.4~0.6Mpa;

    电源：

    220V，50HZ，2500W;

    总重：

    300Kg;

    外形尺寸：

    L800*W840*H1310(720);

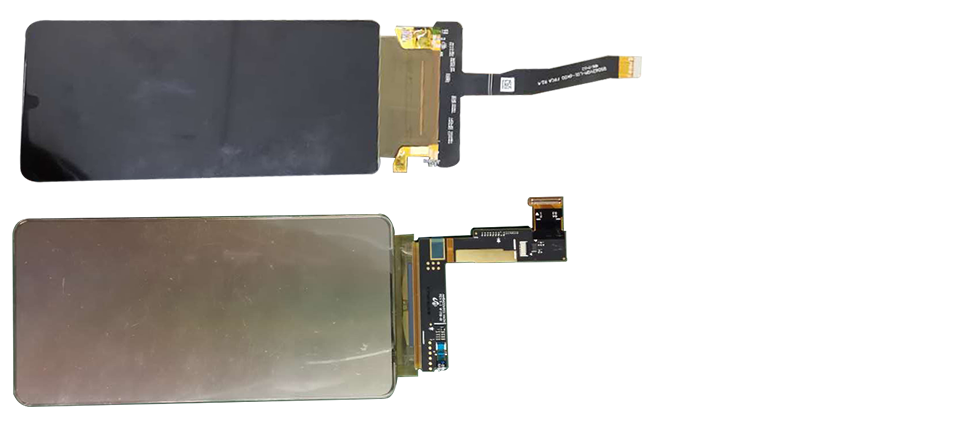

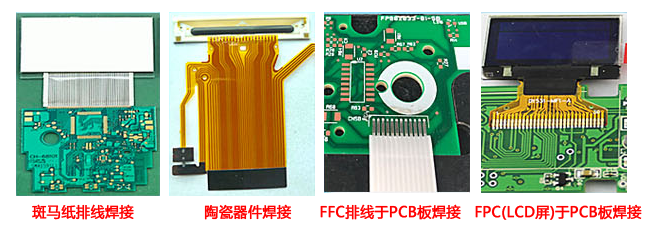

    应用案例



设备特点

1、采用高精度的成像单元，可将放大位数提高到近300倍（供选择）；

2、采用上下光源同时用于对位让对位过程清晰度更高。
3、采用脉冲加热方式，适用于各种产品。
4、PLC控制动作加高精度温控模块控制温度，提高整机的稳定性。
