上下对位FOG热压机 （OL-F006）

设备简述

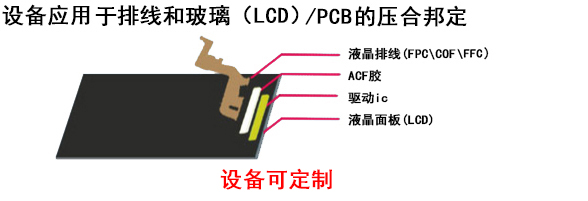

本设备为手动热压机，是在已贴附好导电膜（ACF）的 Panel上为连接 FPC而进行对位Bonding的设备，Panel的取放、对位是手工完成，Bonding是设备自动完成。
适合于 1"～12"的 Panel 热压.
咨询工程师

设备用途

本设备为手动热压机，是在已贴附好导电膜（ACF）的 Panel上为连接 FPC而进行对位Bonding的设备，Panel的取放、对位是手工完成，Bonding是设备自动完成。
适合于 1"～12"的 Panel 热压.

技术参数



     适用LCD尺寸：

     为2~12寸之STN/CSTN/TFT-LCD(平台可扩至9寸);

     产能：

     约350片／小时;

     Panel厚度：

     0.3~1.1mm;

     FPC压合范围：

     6~80mm;

     实装精度:

     X±0.02mm,Y±0.02mm;

     压头规格：

     90*1.0mm,可根据客户要求改变;

     热压头平整度 :

     ±5μm;

     加热方式：

     恒温控制;

     温度范围：

     RT-400℃;

     温度精度：

      ±3℃;

     产品固定方式：

     真空吸附;

     耗气量：

     0.2立方/分钟;

     工作气压：

     0.4~0.6Mpa;

     电源：

     220V，50HZ，1600W;

     总重：

     350Kg;

     外形尺寸：

     L800*W840*H1310(720);

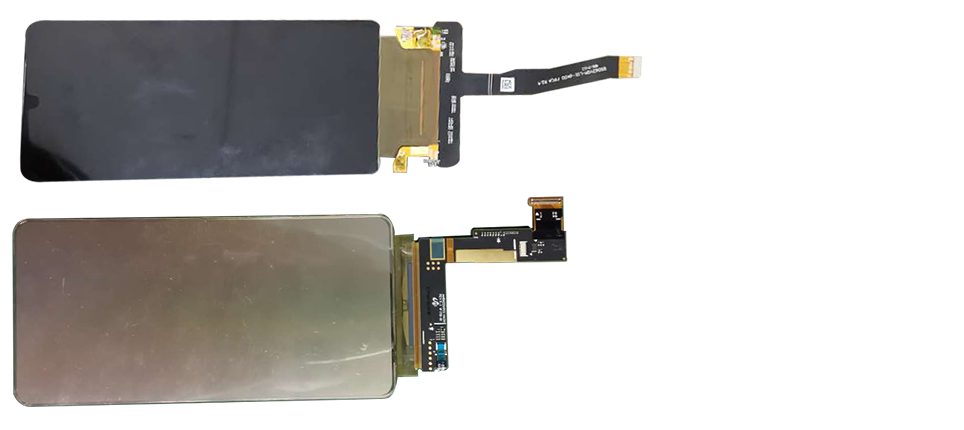

    应用案例




设备特点

1、功能强大，一台机可以实现所有FPC排线的预本压。
2、平台前后移动实现压头和压着位前后位置分开，防止新手生产时压头烫到手。
4、上下视频可以通过触摸屏来切换。
5、左右双工位设计，左右压头独立工作，大大提高产能。
