双头伺服COF本压机

设备简述

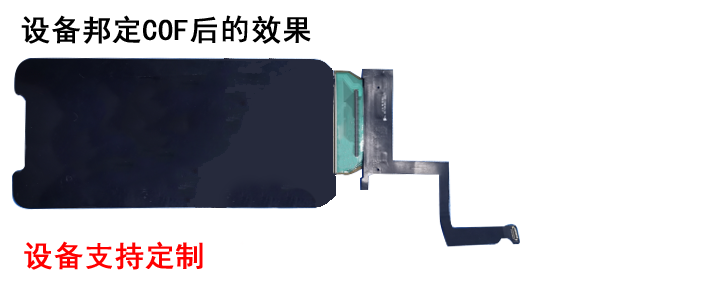

本设备为手动热压机,是对已预压好IC、排线或COF的显示屏进行本压的设备,人工取放产品,设备自动压合完成。适合于 1"~7"的玻璃屏或柔性屏产品的热压。
咨询工程师

设备用途

本设备为手动热压机,是对已预压好IC、排线或COF的显示屏进行本压的设备,人工取放产品,设备自动压合完成。适合于 1"~7"的玻璃屏或柔性屏产品的热压。

技术参数

    产能:

    700片/小时;

    Panel厚度:

    0.3~1.1mm;

    FPC压合范围:

    6~80mm;

    实装精度:

    ±0.002mm;

    压头规格:

    40*5mm,可根据客户要求改变;

    热压头平整度 :

    ±5μm;

    加热方式:

    恒温控制;

    压头温度范围:

    RT-400;

    背压温度范围:

    RT-150;

    温度精度:

     ±3;

    压力精度:

    0.001MPa

    产品固定方式:

     真空吸附;

    耗气量:

    0.2立方/分钟;

    工作气压:

    0.4~0.6Mpa;

    电源:

    220V50HZ2400W;

    总重:

    500Kg;

    外形尺寸:

    L800*W840*H1310(720);

设备特点

1、采用松下控制系统,控制设备动作;
2、采用SMC精密调压控制系统,压力调节更精确;
3、采用恒温加热方式,及韩国AUTONICS 温控器实现精确控温。
4、上下压头都采用高密度陶瓷材料,更好保证压着面的平整度。
5、伺服控制压头上下动作,位置更加精准, 下压速度可以控制,根据实际需求可以很方便地改变下压时的速度(接触产品时的速度);
6、由于气缸不动作,保证压力更加稳定,压头一接触到产品表面就能输出稳定压力;
7、 可以实现下压时中间停顿,并且停顿时间可以根据需要来改变,这一功能对改变COF外扩有比较理想的效果。
8、由SMC精密调压阀和藤仓气缸组成的压力调节系统,实现压力的精密调节。
