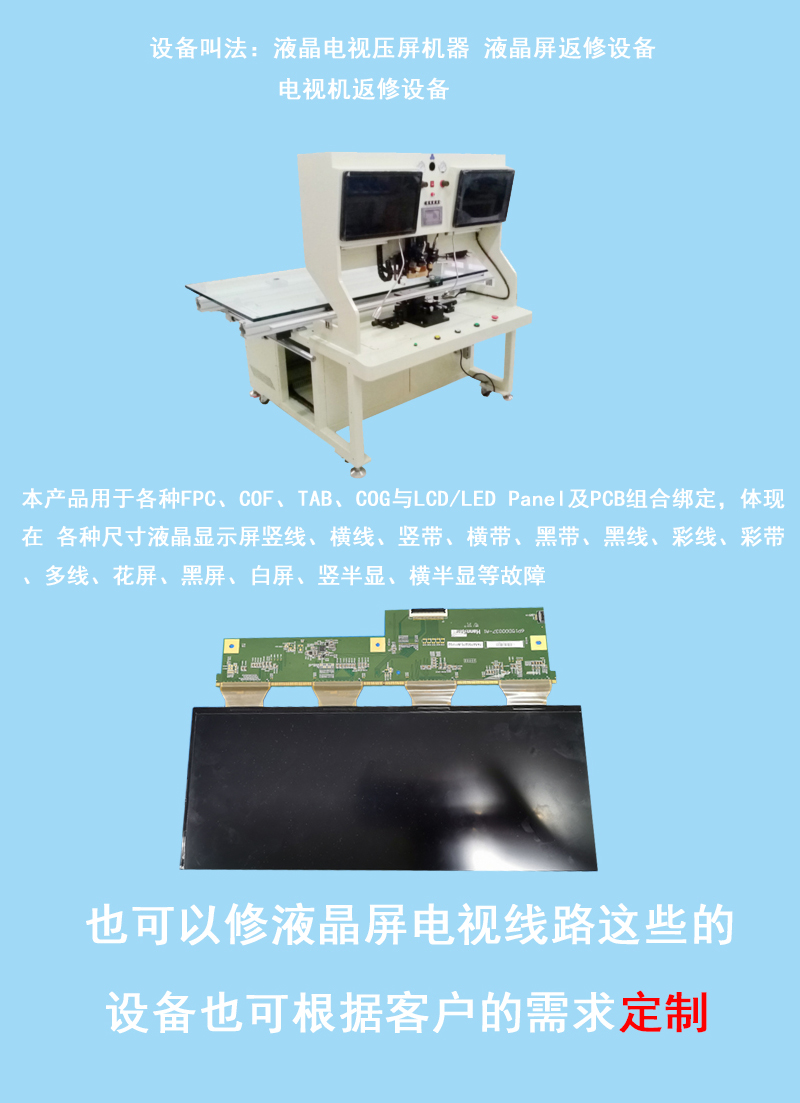

85寸单头上下对位脉冲热压机(液晶屏返修设备)

设备简述

本设备为手动热压机,是在已贴附好导电膜(ACF)的 Panel 上为连接 FPC/COF而进行对位 Bonding 的设备,Panel 的取放、对位是手工完成,Bonding 是设备自动完成。适合于 13"~85"的 Panel 热压.
咨询工程师

设备用途

本设备为手动热压机,是在已贴附好导电膜(ACF)的 Panel 上为连接 FPC/COF而进行对位 Bonding 的设备,Panel 的取放、对位是手工完成,Bonding 是设备自动完成。适合于 13"~85"的 Panel 热压.

技术参数


设备特点

1、采用高精度的成像单元,将放大位数提高到近150倍;

2、增加手动常温预压功能,解决COF弯曲问题;

3、采用上下光源同时用于对位让对位过程清晰度更高。

4、采用脉冲加热方式,适用于各种产品。

5、PLC控制动作加高精度温控模块控制温度,提高整机的稳定性。

6、将平台加大到85寸。

7、将固定的平台改为左右可以移动的平台(手动移动),减少拿放液晶玻璃的次数,

8、平台尾部加装可伸缩的支撑机构,当生产产品的G-L时伸缩的支撑机构伸出用于固定液晶玻璃。

9、平台面上加垫块结构,让液晶玻璃与平台间不会产生真空,让生产大尺寸液晶玻璃时能方便地取放玻璃。

10平台平整度可调节系统,在平台最底层曾加平整度调节机构。
